前言

大家好，我是三石哥，网络是由若干节点和连接这些节点的链路构成,表示诸多对象及其相互联系。在数学上,网络是一种图, -般认为专指加权图。网络除了数学定义外,还有具体的物理含义,即网络是从某种相同类型的实际问题中抽象出来的模型。在计算机领域中,网络是信息传输、接收、 共享的虚拟平台,通过它把各个点、面、体的信息联系到一起,从而实现这些资源的共享。网络是人类发展史来最重要的发明,提高了科技和人类社会的发展。下面是小编收集 整理的什么是网络的基础知识,欢迎借鉴参考。下面我们一起来看下网络知识基础培训有哪些呢。

正文

一．基础知识 网络的分类及概念

按区域划分： LAN(Local Area Network) 局域网(小区域，局部地理范围，高速) WAN(Wide Area Network) 广域网(泛指互联网，运营商网) 备注：局域网基本为工程中常用网络，涉及到的工程类容为布线。

局域网的结构

现阶段的局域网基本为星形结构，如图：

局域网组成

电脑(含网卡)、网络线路（传输线路）、交换机（集中交换）、路由器 （外网设备）

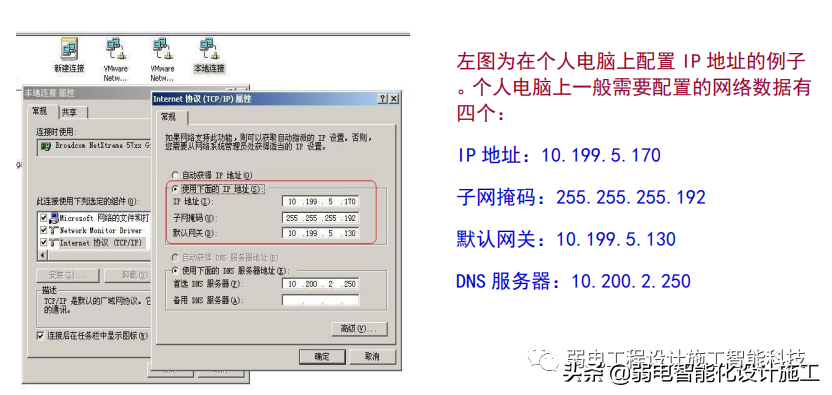

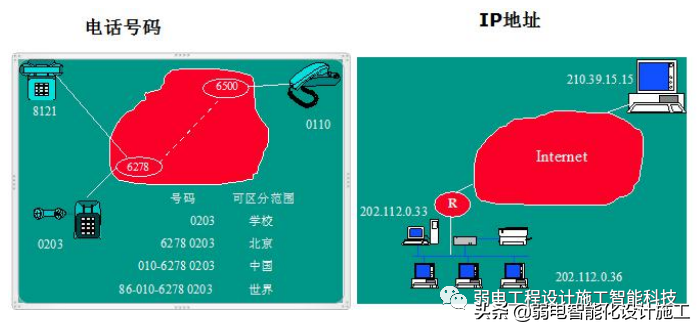

局域网的 IP 地址

私网 IP 用于内部局域网，类似于集团内部的分机号。根据 TCP/IP 协 议规定，IP 地址是由 32 位二进制数组成，为了方便记忆我们一般用 点分十进制的方式来表示 IP 地址。

私网 IP 的使用原则：• 私网 IP 只能在内部局域网使用 • 可自行规划使用 • 没有互联的局域网可以重复使用

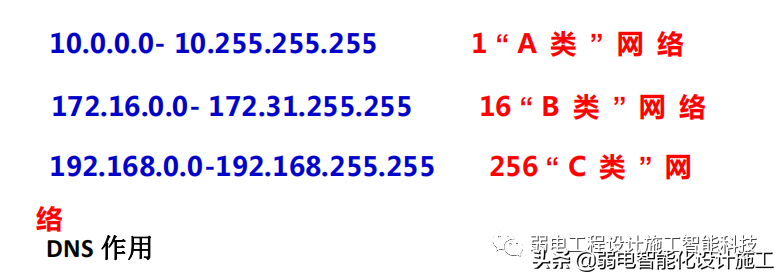

常见局域网的私 IP 地址有 3 段，如下:

• 域名--为了方便人们记忆而使用的一种命名规则。上网的时候， 输入的网址如 www.sina.com，其实这就是一个域名。

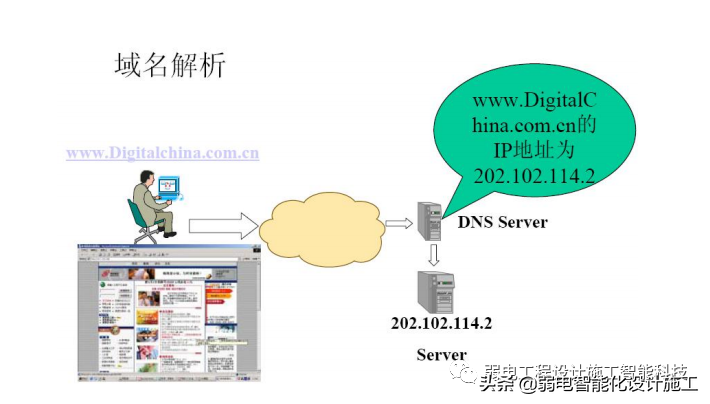

• 域名解析--在 Internet 上将域名与 IP 地址之间进行是一对 一 （或者一对多）的转换。

• 域名解析--在 Internet 上将域名与 IP 地址之间进行是一对 一 （或者一对多）的转换。

网关的作用

• 网关是一个网络的出口，当网络内部的电脑需要访问外部的网 络时就需要通过默认网关进行数据转发和接收。

• 网关一般是一台路由器或者一台三层交换机。

• 网关是内部网络与外部网络沟通的桥梁，类似于我们的互联互 通部门的作用

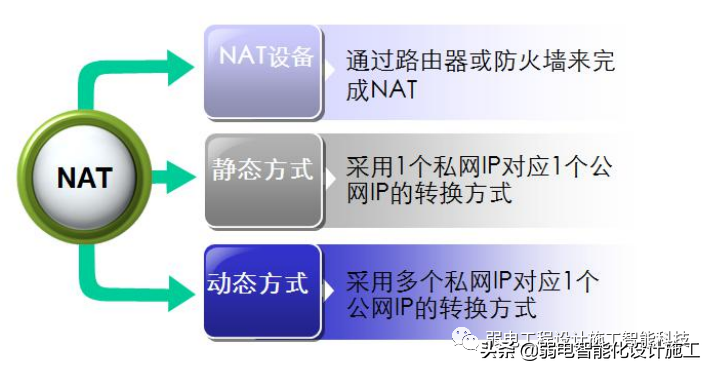

NAT 的作用

●配置私网 IP 的电脑必须通过 NAT—网络地址转换后才能上互联网

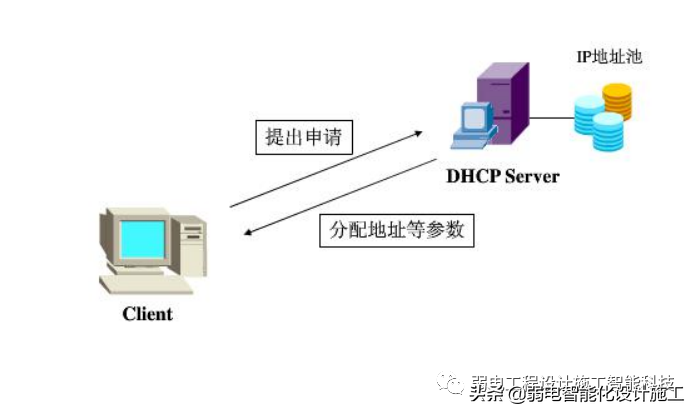

DHCP 的作用

DHCP 是一种动态的向客户端主机提供配置参数的协议，在终 端自动提出请求后，DHCP 可以向客户端主机提供 IP 地址、网关、DNS 服务器地址等参数。

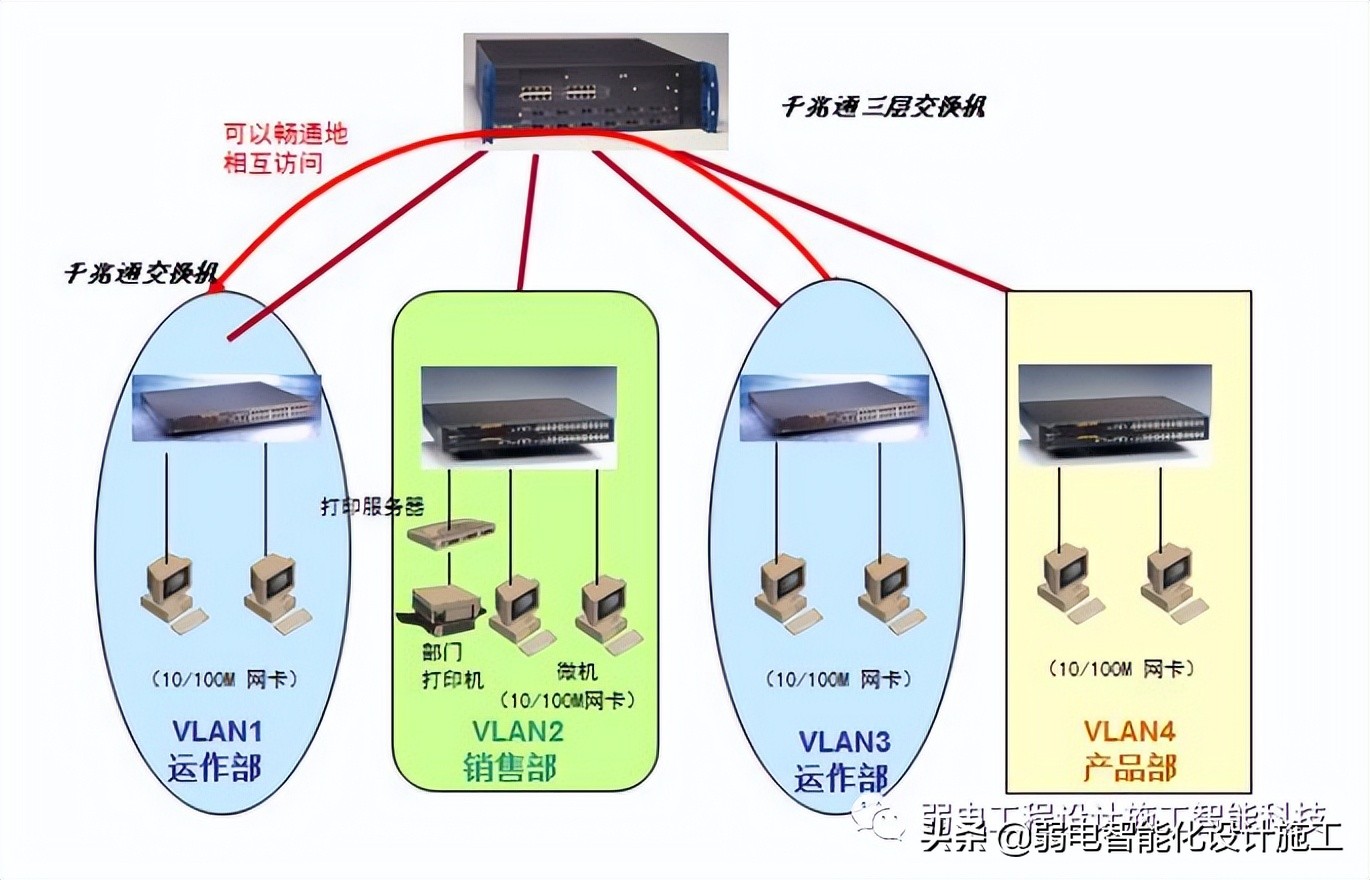

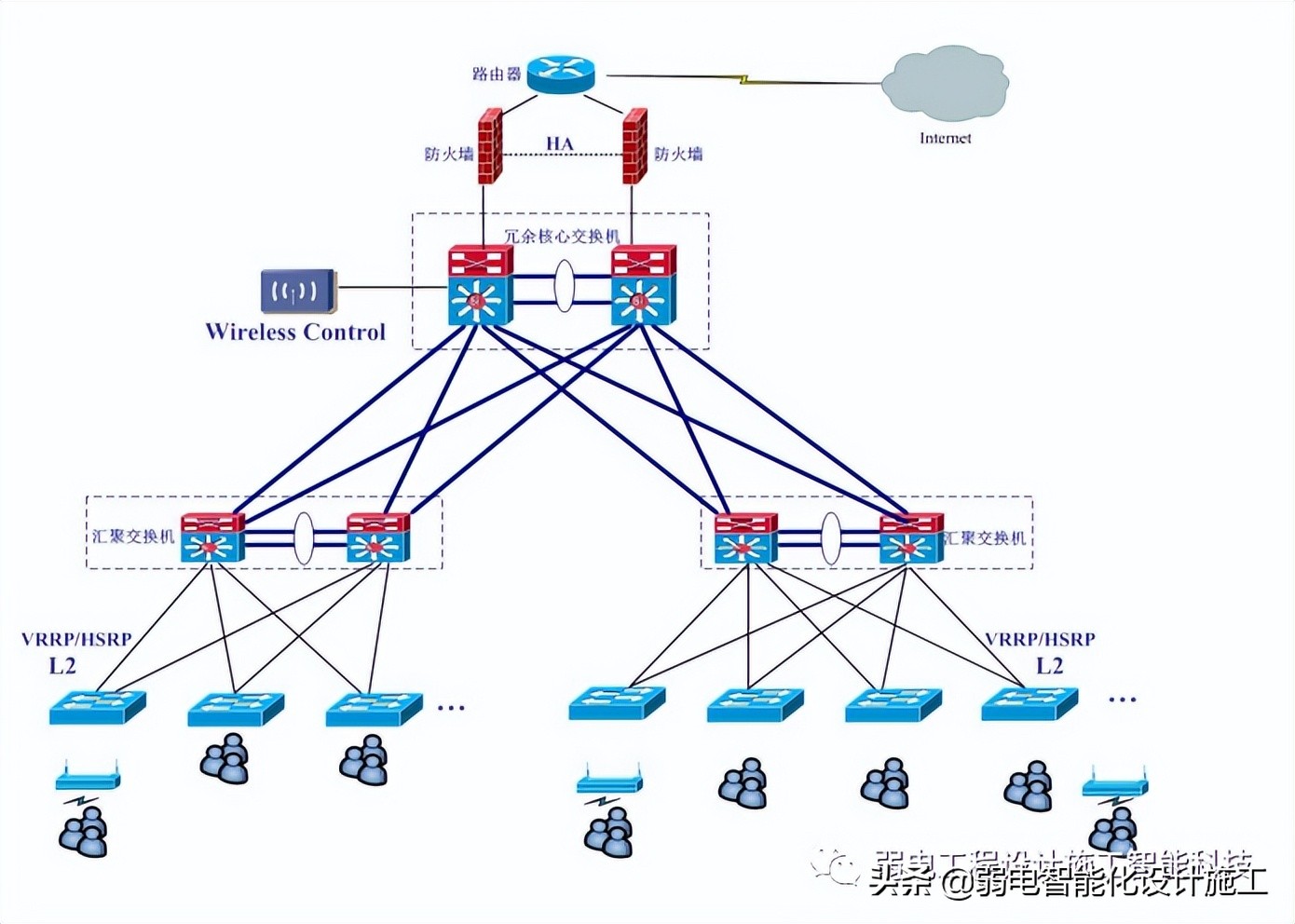

标准网络结构拓扑

路由器位于最外端和互联网相连

防火墙位于中间保护内网安全

交换机位于内部互联

铜缆

一般工程中常五类网线，六类网线

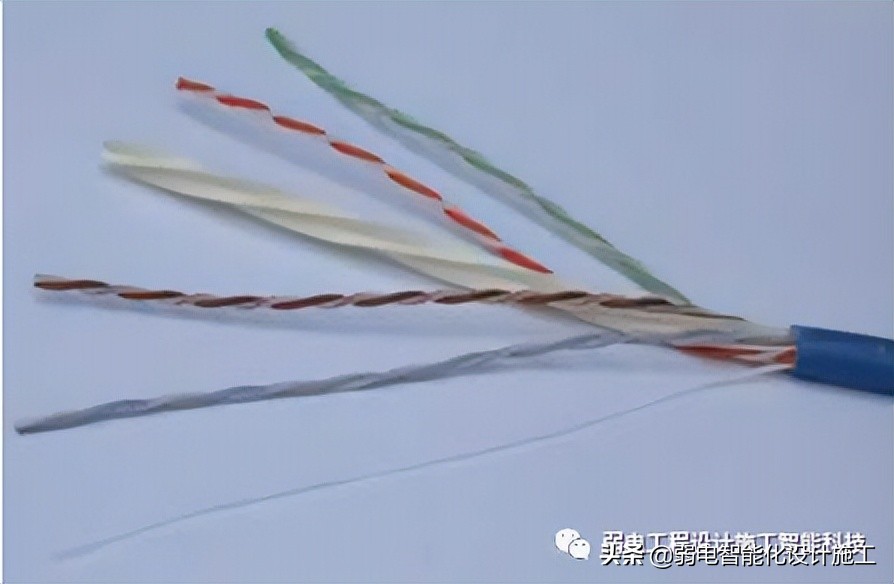

●五类网线中以超五类使用最多，用 4 对网线提供 10-100M 服务 总传输距离 100 米，一般前端配线架至后端配线架网线距离不超过 90 米，预 留 10 米接前端和后端设备

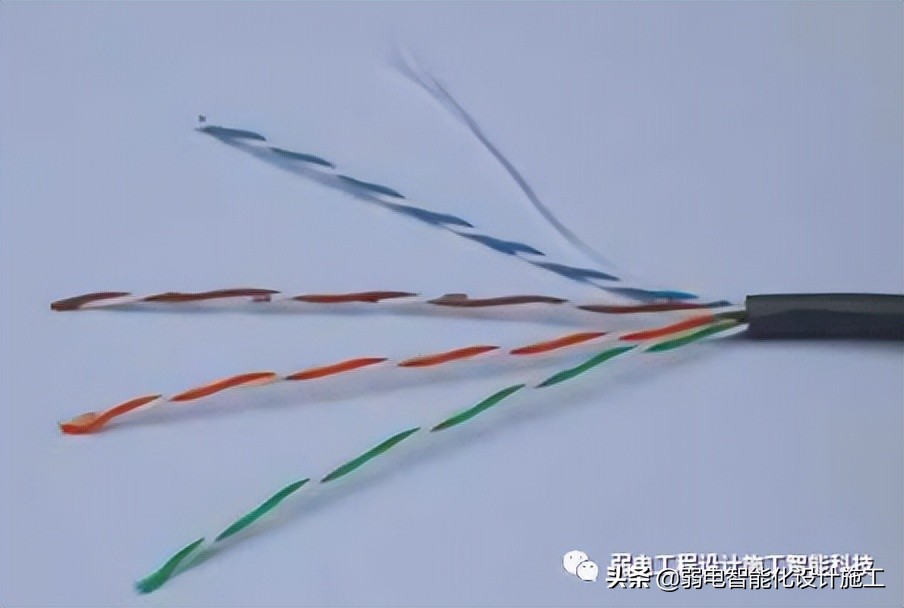

(五类非屏蔽双绞线)

●六类网线，用 4 对网线提供 1000M 服务

(六类非屏蔽双绞线)

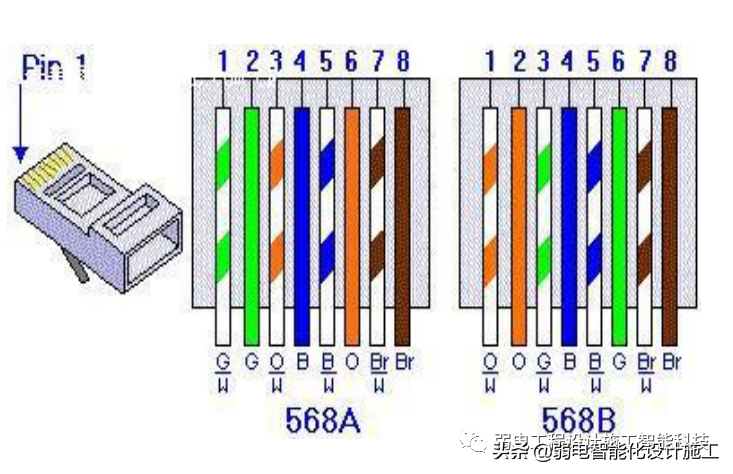

网线的排列

直通线（标准 568B）——（标准 568B）：两端线序一样，线序是：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

交叉线（568A）——（标准 568B）：一端为正线的线序，另一端为：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕。

光纤

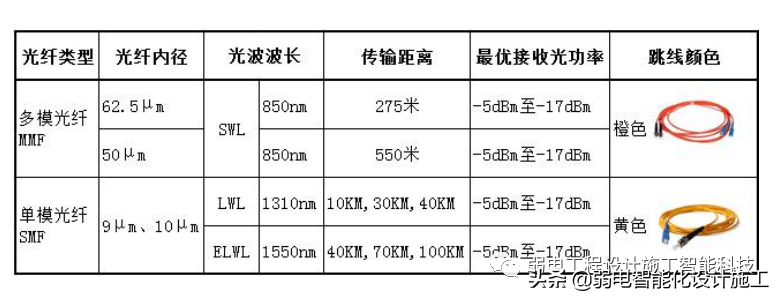

光纤分为多模光纤和单模光纤，对比表如下：

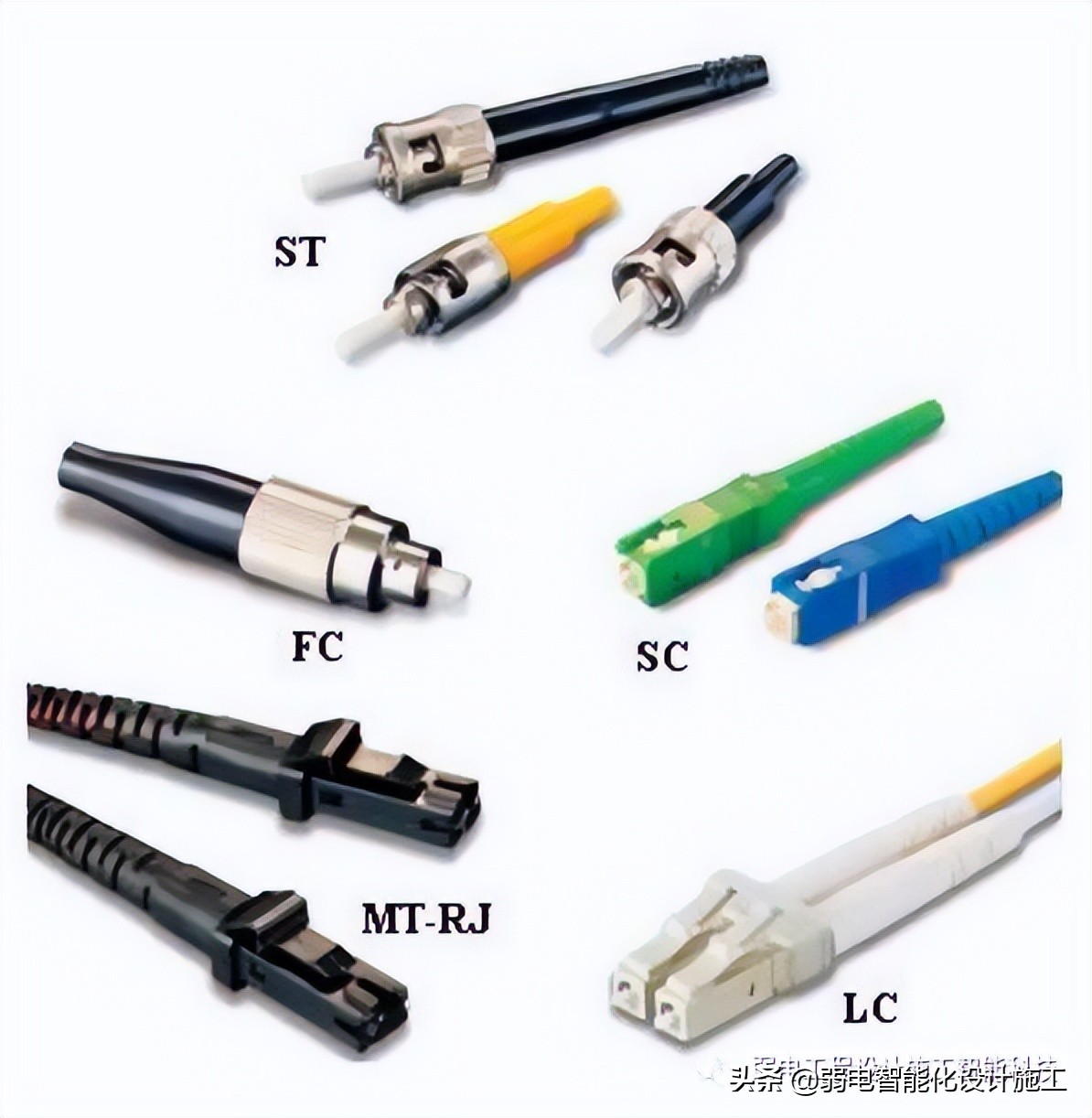

常用光纤接口如下图：

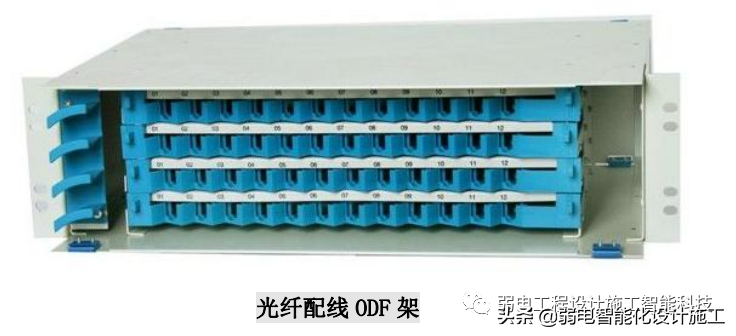

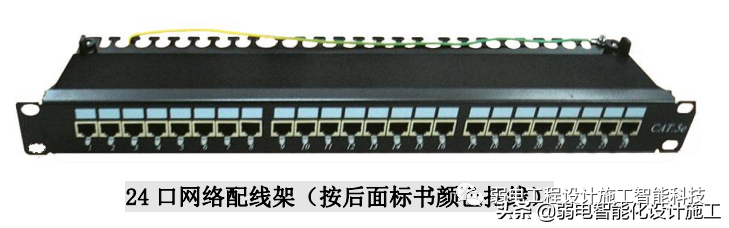

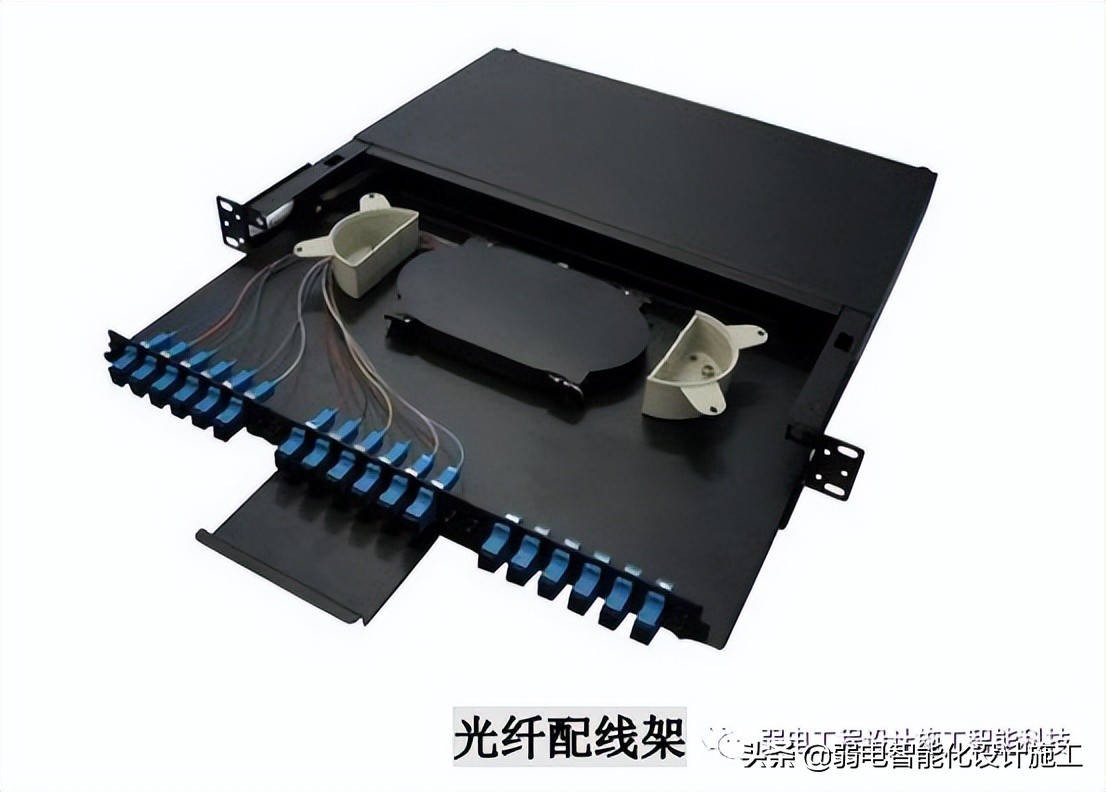

网络配架

三．网络工程相关设备

光模块

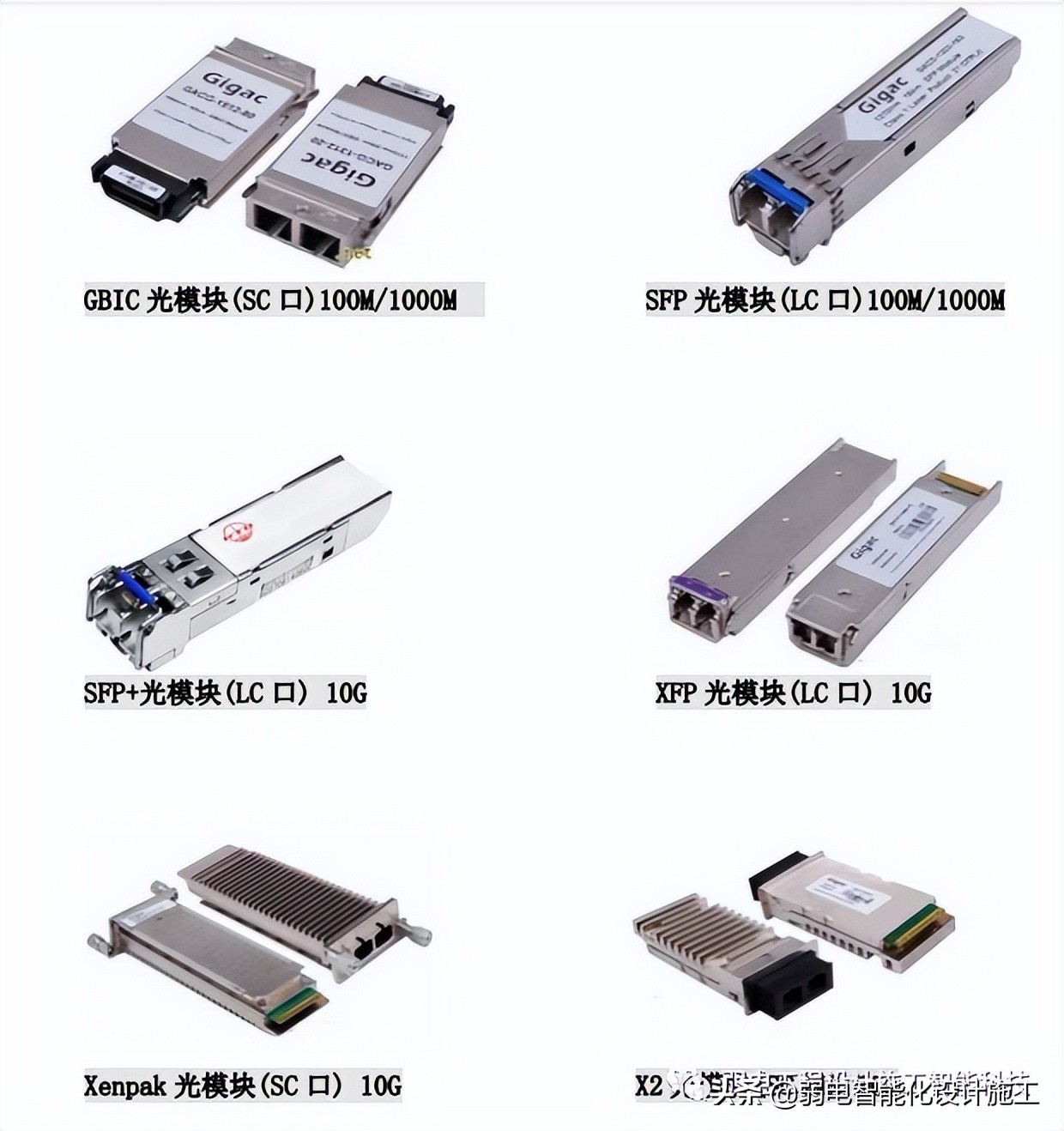

常见光模块如下图，现阶段常用的有 GBIC 和 SFP 及 SFP+模块

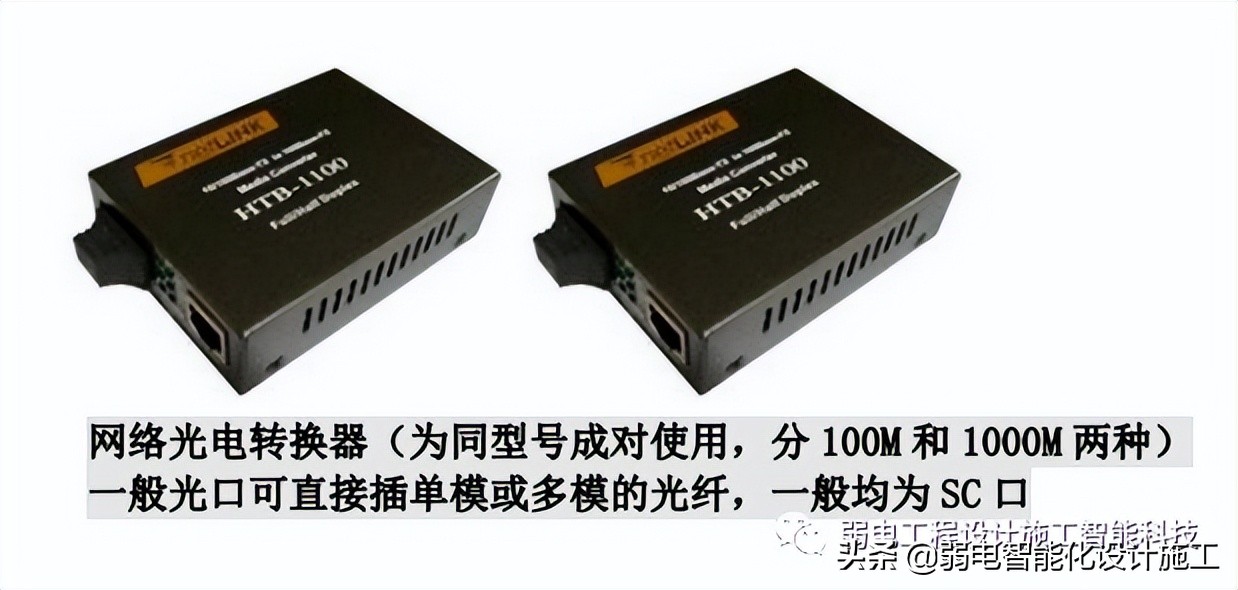

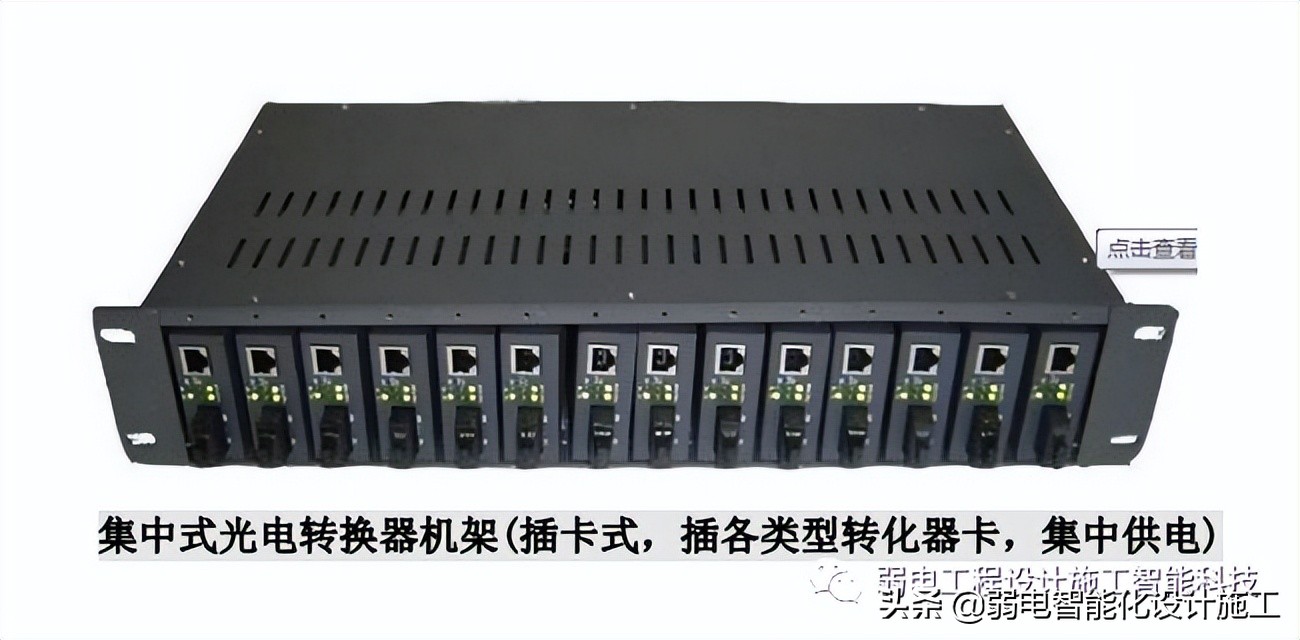

网络光电转换器

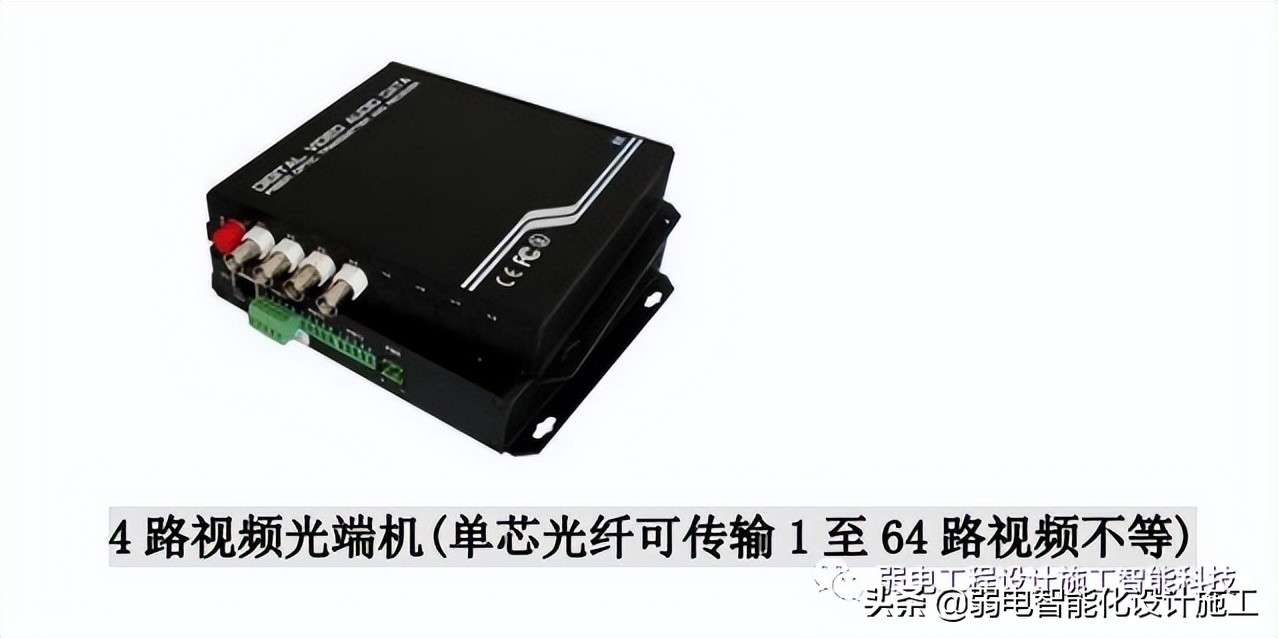

视频光端机

用光纤传输代替视频线传输，突破视频线传输距离限制，实现远距离 传输，普遍用于视频监控系统中

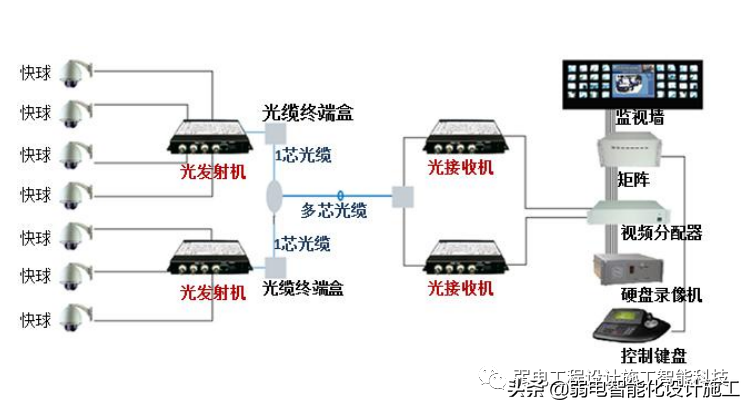

视频光端机连线图如下:

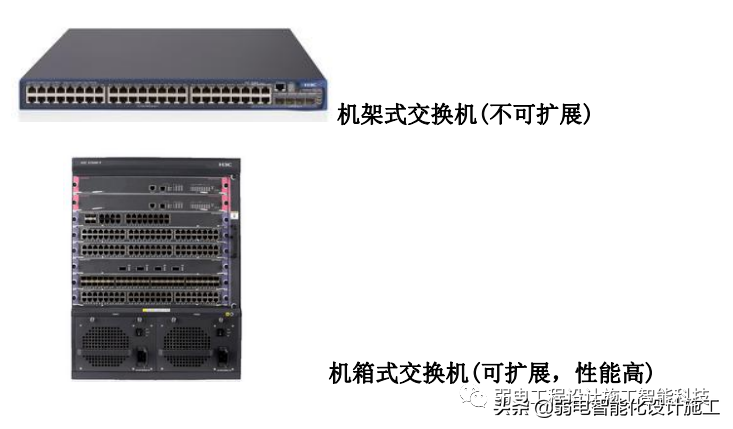

网络交换机

网络交换机转发终端设备（电脑，服务器，网络监控等）数据，端口 密度大，转发性能高

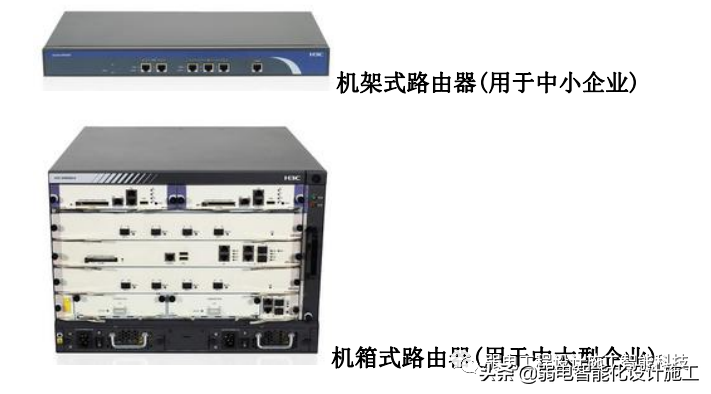

网络路由器

路由器的作用是使网络接入互联网，实现 NAT 地址转换(将私有地址 转换为公有的互联网地址实现上网)、路由选路等功能，相对端口密 度小

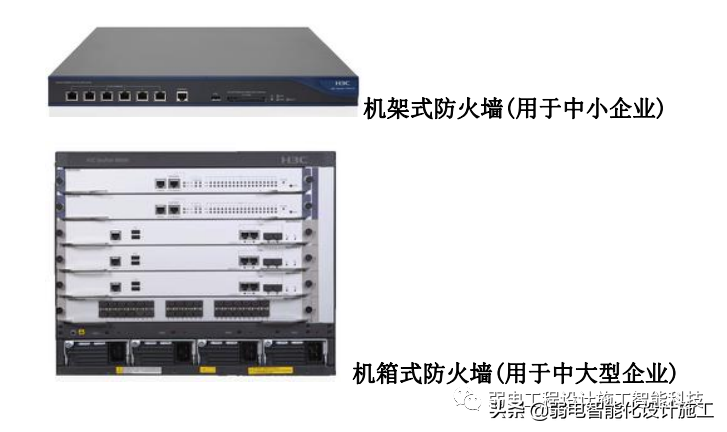

网络防火墙

网络防火墙的作用是保护内部的网络安全，过滤流量和攻击

四．网络基础操作

Windows 网络操作命令

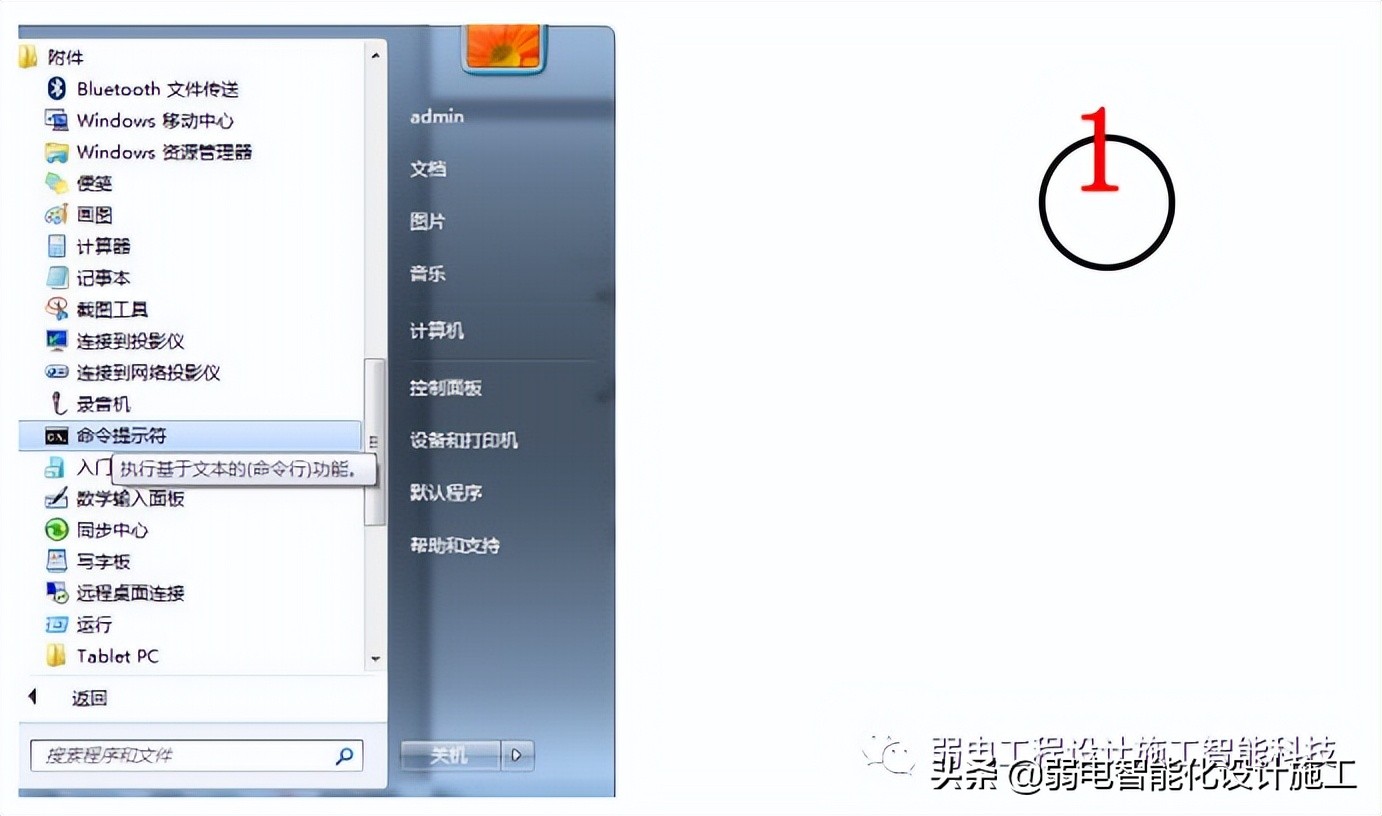

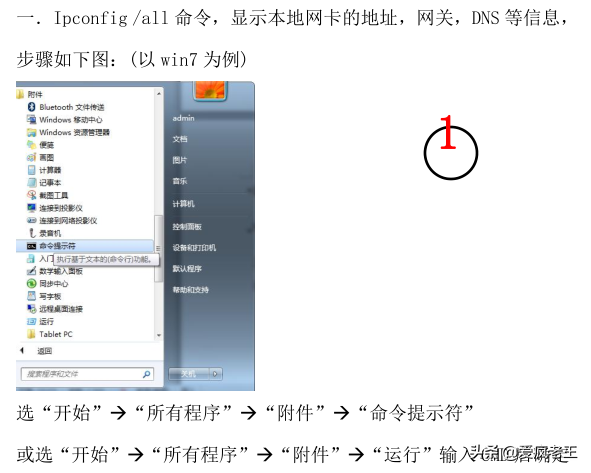

一．Ipconfig /all 命令，显示本地网卡的地址，网关，DNS 等信息， 步骤如下图：(以 win7 为例)

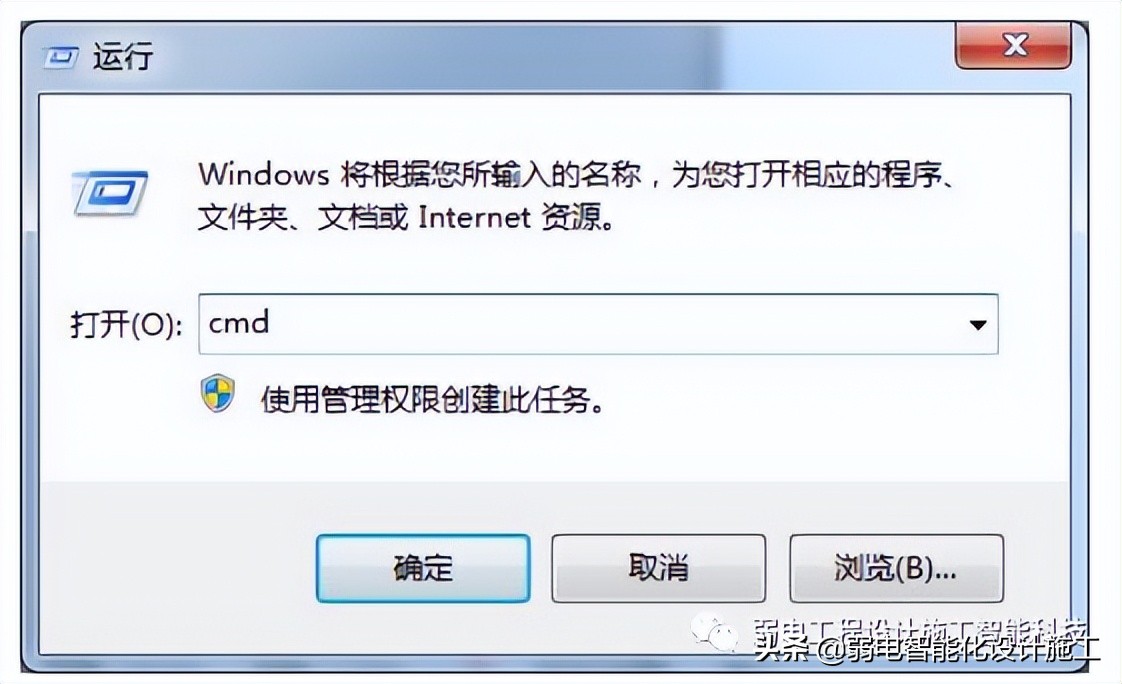

选“开始”“所有程序”“附件”“命令提示符” 或选“开始”“所有程序”“附件”“运行”输入 CMD 后确定

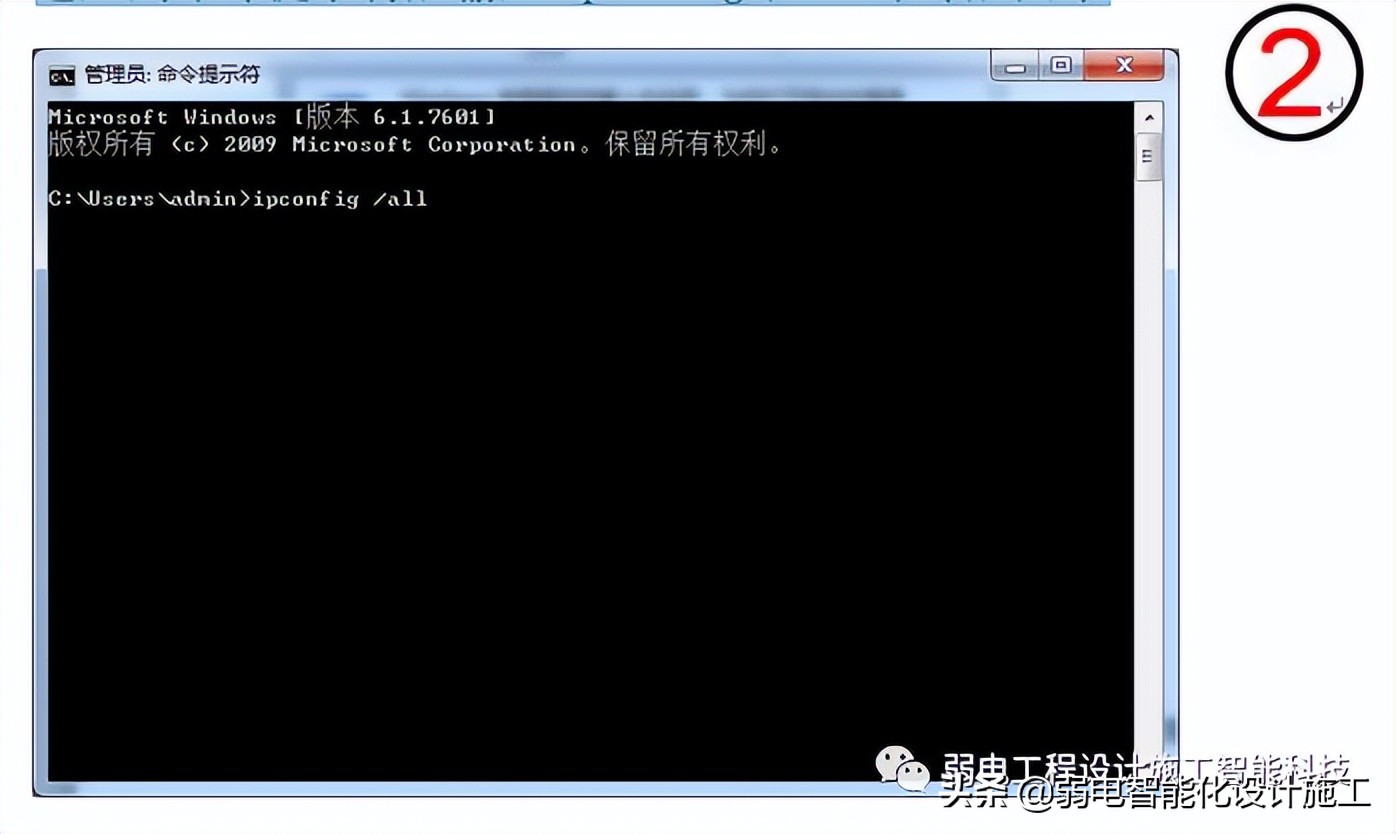

进入到命令提示符后输入 ipconfig /all 命令后回车

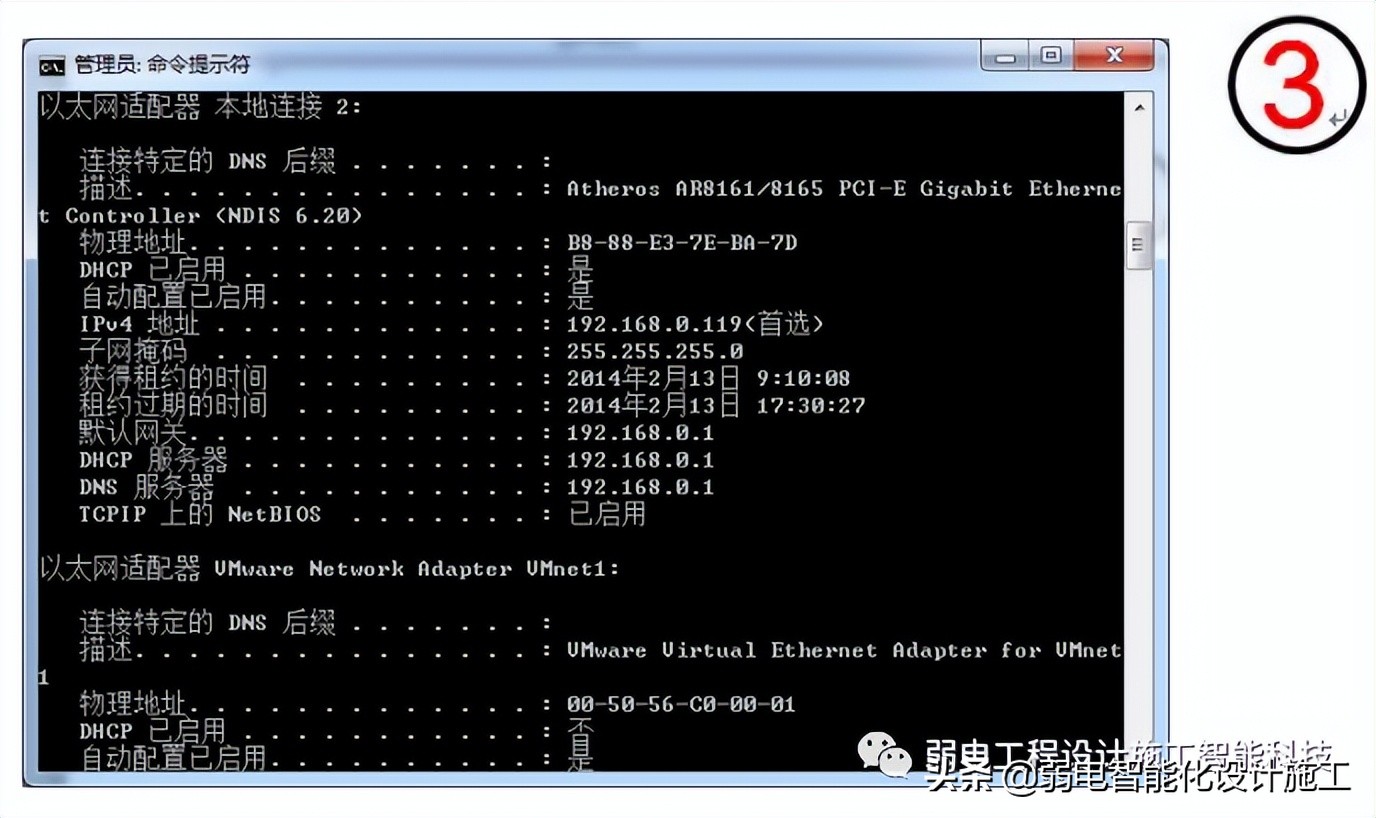

上下拖动即可看到本地网卡的 ip 地址、网关、DNS 等信息

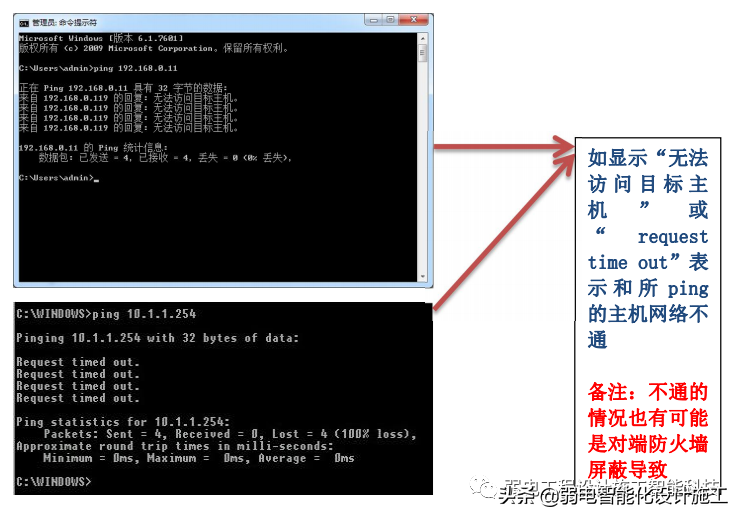

二．Ping 命令

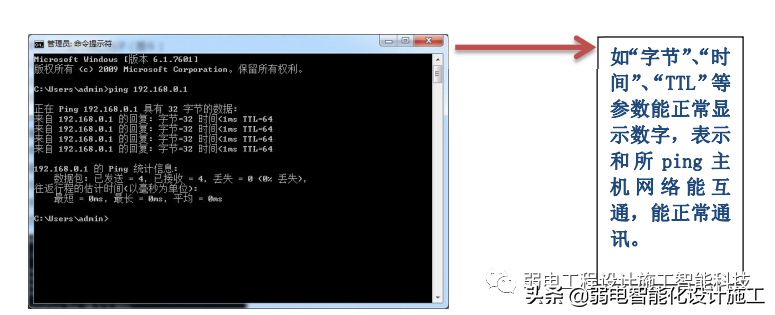

步骤如下：进入到命令提示符模式（方法如上图所示），输入 ping ip 地址

•ping 对本机网卡进行测试。

•ping 局域网内其他 IP 测试与局域网中其他主机之间的连通性。•ping 网关 IP 测试与局域网中路由器网关的连通性。

•ping 公网 IP/域名/DNS 测试与 Internet 公网的连通性。

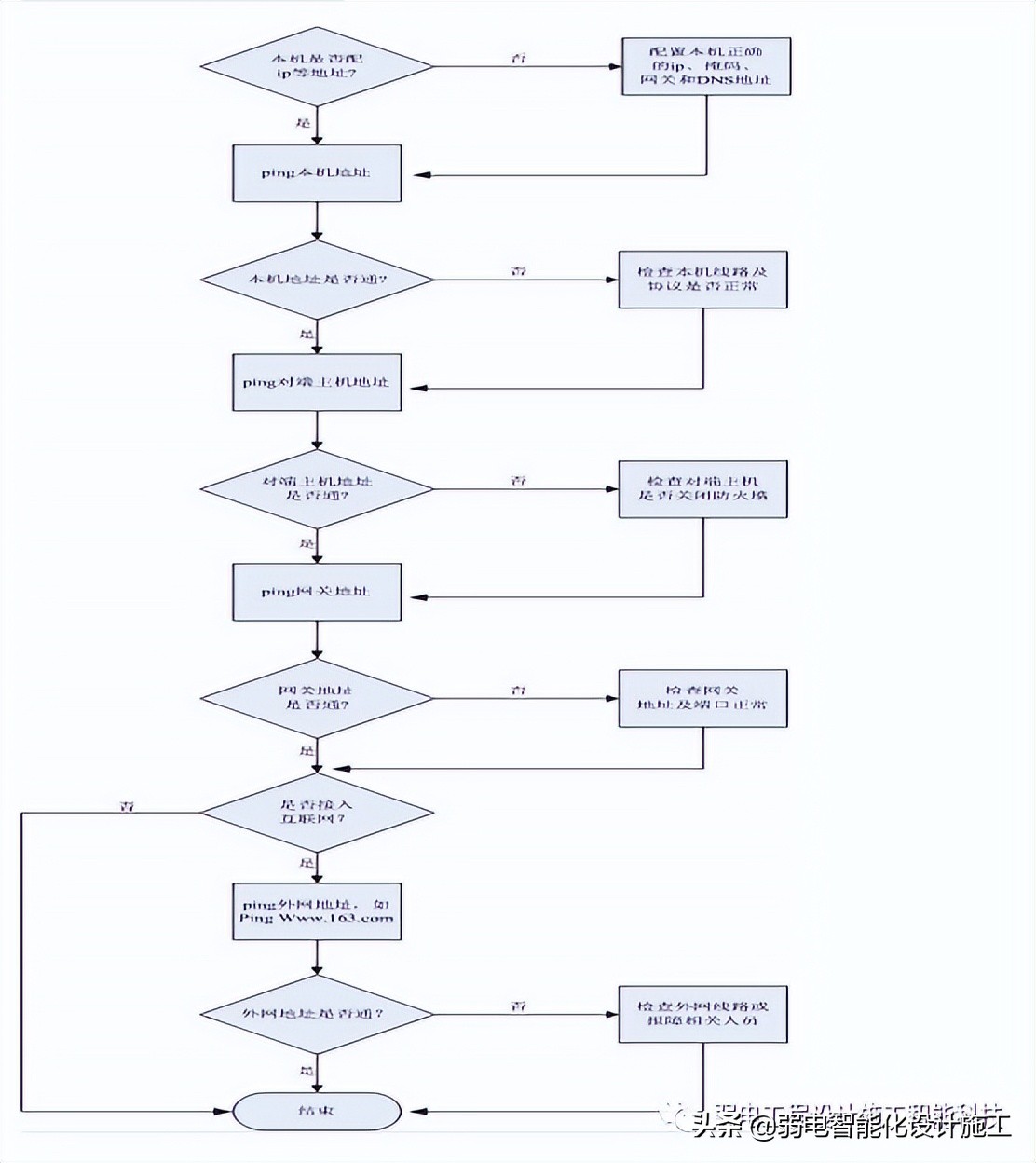

Ping 连通性检查流程

网络设备基础配置

一． 登陆网络设备前期准备(交换机、路由器、防火墙)

• 常用的登陆路由器的两种方法:

 通过 console 口登陆

• 路由器第一次上电；

• 无法通过 Telnet 登陆时.

 通过 telnet 方式登录

• 如果已知待登录路由器的 IP 地址，用户可以通过 Telnet 方式登录到路由器上，进行本地或者远程配置。

 前置任务

 在配置通过 Console 口配置路由器之前，需要完成以下任务：

• 准备好 PC/终端（含串口线）

• PC 安装终端仿真程序（如 Windows 超级终端或 CRT 软件等）

 数据配置

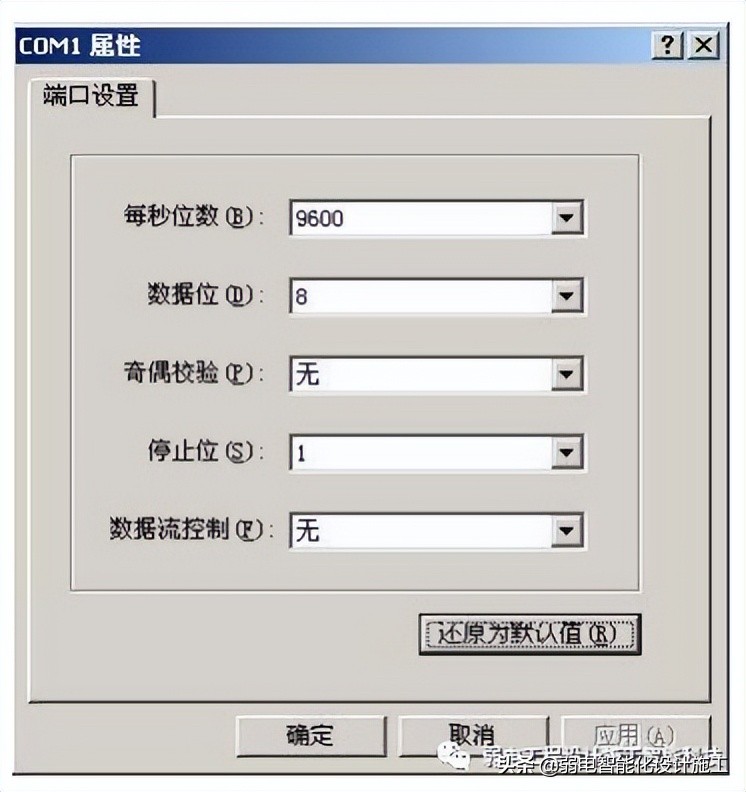

• 在 PC 上运行终端仿真程序，设置终端通信参数为：

• 波特率：9600 bps

• 数据位：8

• 停止位：1

• 校验：无

• 流控：无

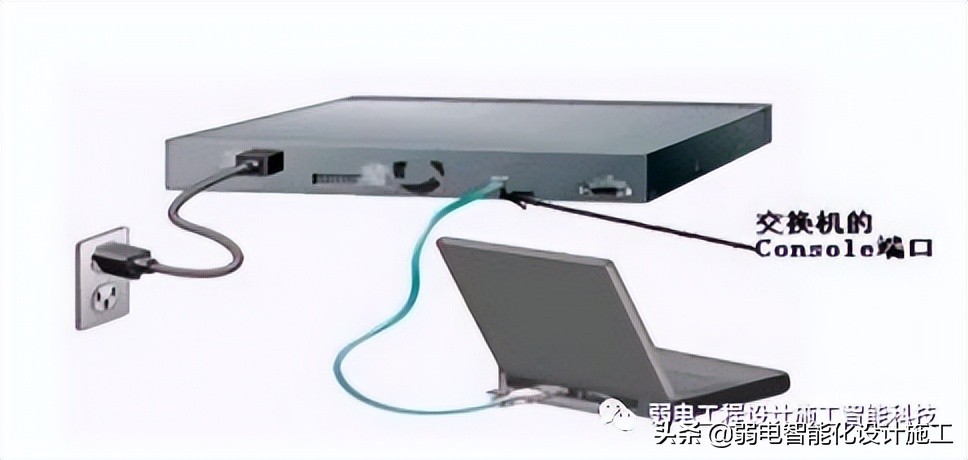

Console 连接配置步骤图如下：

○1 电脑的 COM 口(或 USB 转接 COM 口线) 交换机 Console

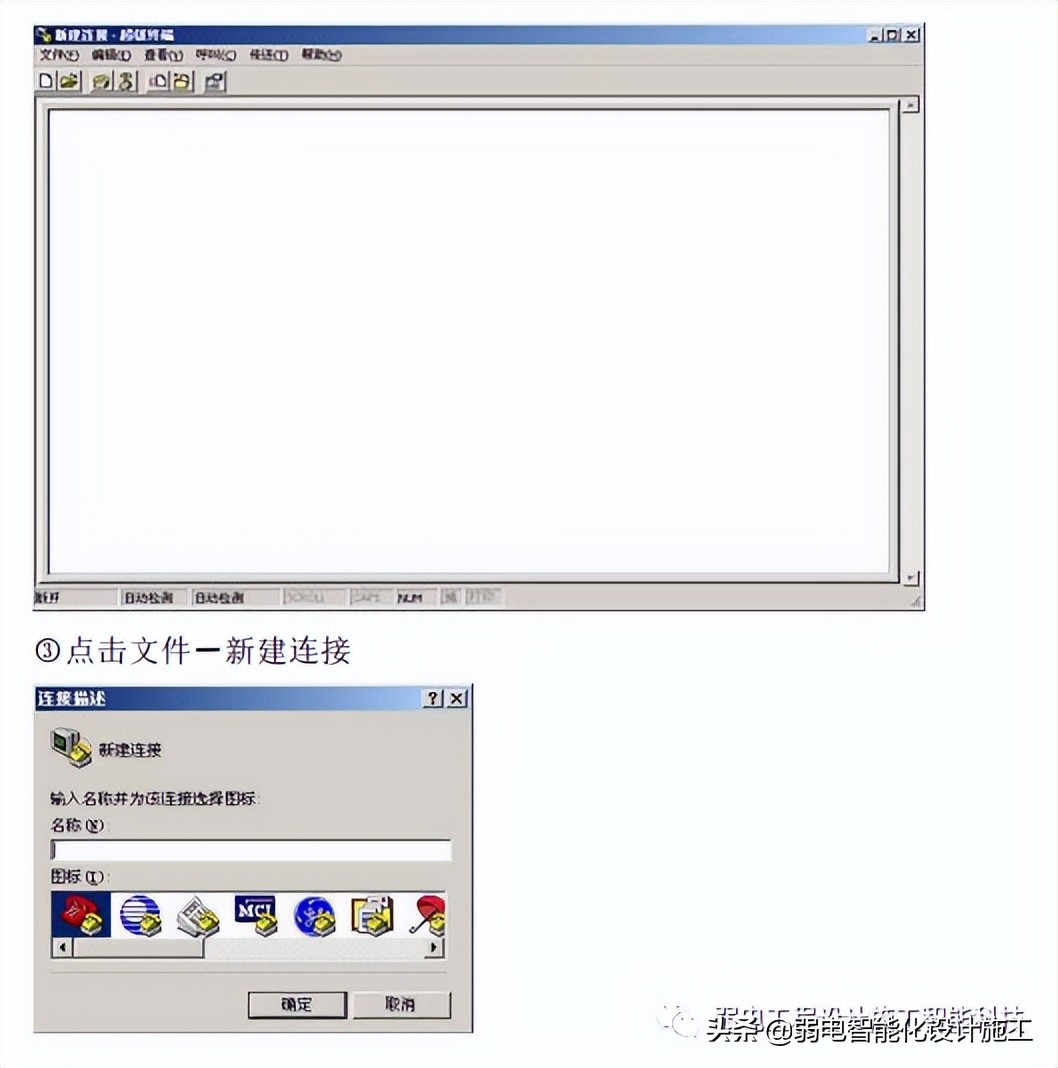

○2 按照步骤开启超级终端：开始－程序－附件－通讯－超级终端

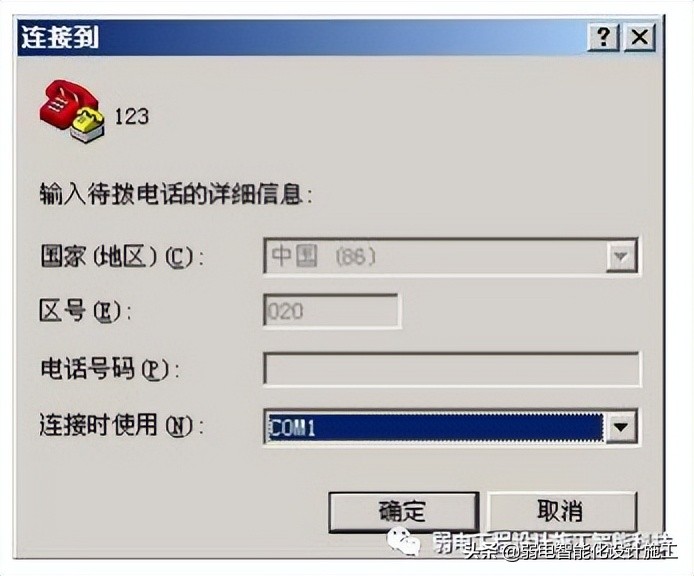

○4 输入超级终端名称,选择数据线所连端口(注意选择 Com 口时候要对应 Console 线接入电脑的 Com 口)

○5 确定－点击还原为默认值

确定后开启交换机

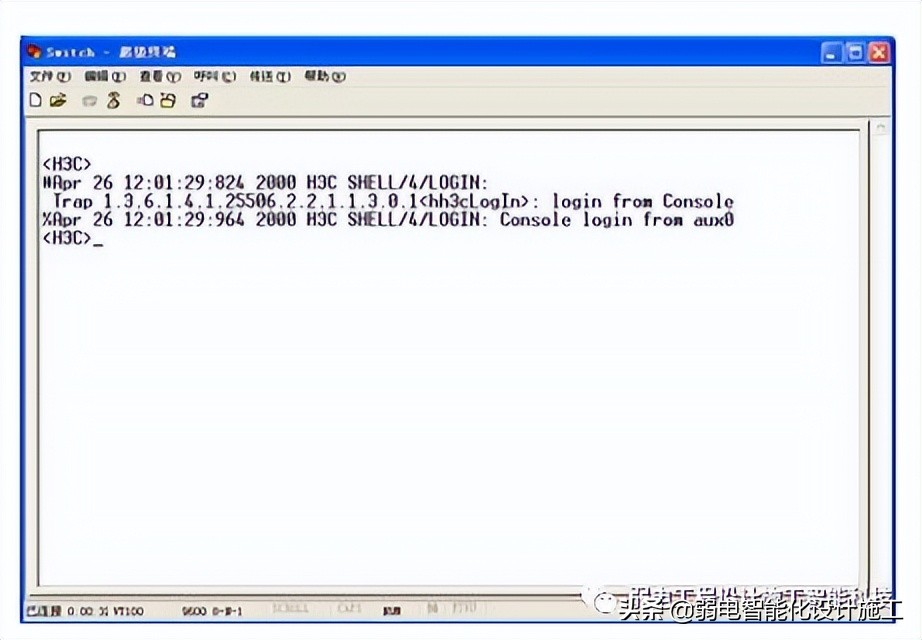

此时交换机开始载入 IOS，可以从载入 IOS 界面上看到诸如 IOS 版本号， 交换机型号，内存大小等数据

登陆后即可在此命令行模式下输入调试命令。

二．交换机基本配置

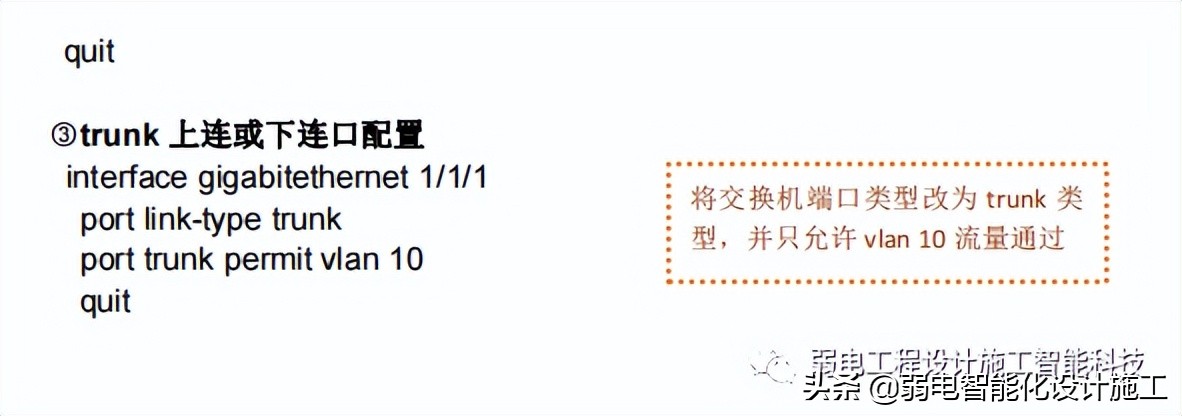

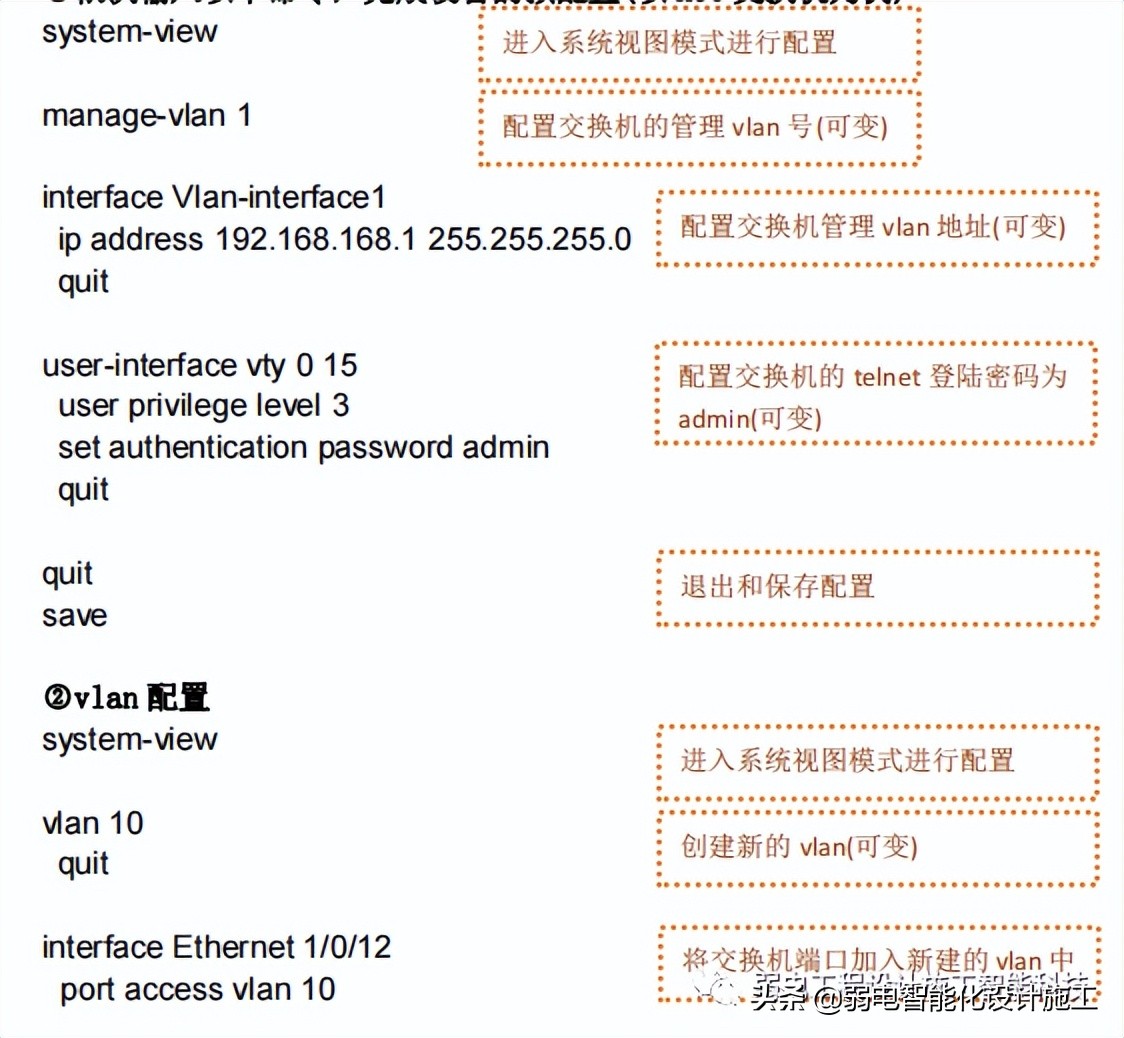

○1 依次输入以下命令，完成设备的预配置(以 H3C 交换机为例)
